Détails sur la nouvelle Livebox Fibre Orange
« le: 28 novembre, 2020 à 15:06:51 »
L'ONT/Routeur récemment disponible chez Orange pour les abonnements à partir de 50 mégas est une Box tout-en-un de marque ZTE modèle F680 V6.0*

Voici quelques informations utiles sur la partie Hardware de la Box

Vue d'ensemble de l'appareil:



La Box dispose de 6 antennes, divisées en 2 antennes WiFi 2,4 GHz et 4 antennes WiFi 5 GHz.

La Face Arrière:



La Box est pourvue de quatre ports LAN 10/100/1000, deux ports FXS (Pour la téléphonie), un bouton de réinitialisation, un port USB 2.0, un port 12V DC et un bouton d'alimentation.

Vue de Dessous:



Sous la Box, il y a les caractéristiques du Routeur et un port GPON pour connecter la Fibre.

Nous allons maintenant ouvrir la Box pour voir ce qu'il y a à l'intérieur:



Pour enlever le capot en dessous il faut dégager les caches blancs et dévisser les 4 boulons?

Face avant de la carte mère avec les différentes Puces et les Socs:



La carte mère en face avant contient les puces suivantes:



Le Processeur: ZXIC ZX279128 ->  Cortex-A9 double cœur 800 MHz

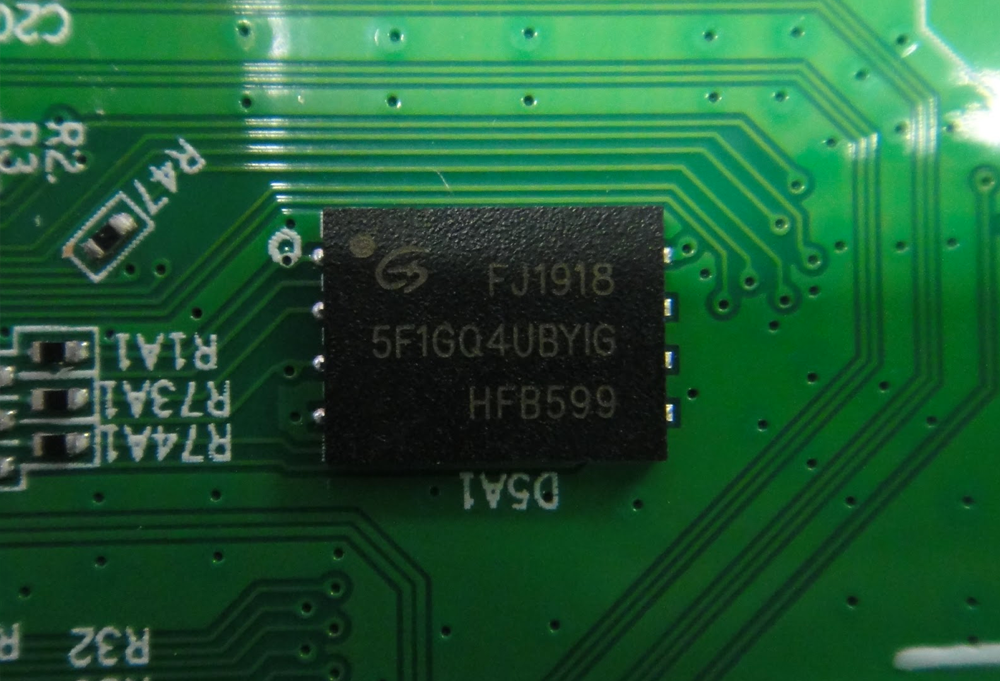

La mémoire de stockage est gérée par une puce GigaDevice GD5F1GQ4UBYIG -> SPI NAND Flash 1Go (128 Mo)

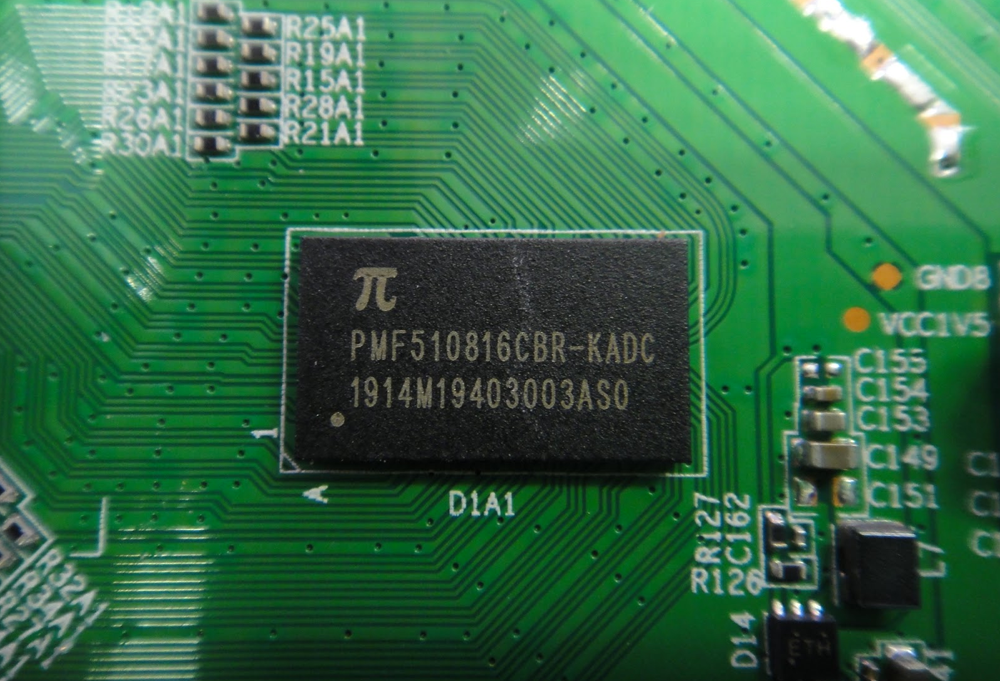

LA RAM est gérée par une puce PMTech PMF510816CBR -> 1Gb (64M x 16) DDRIII SDRAM C Die

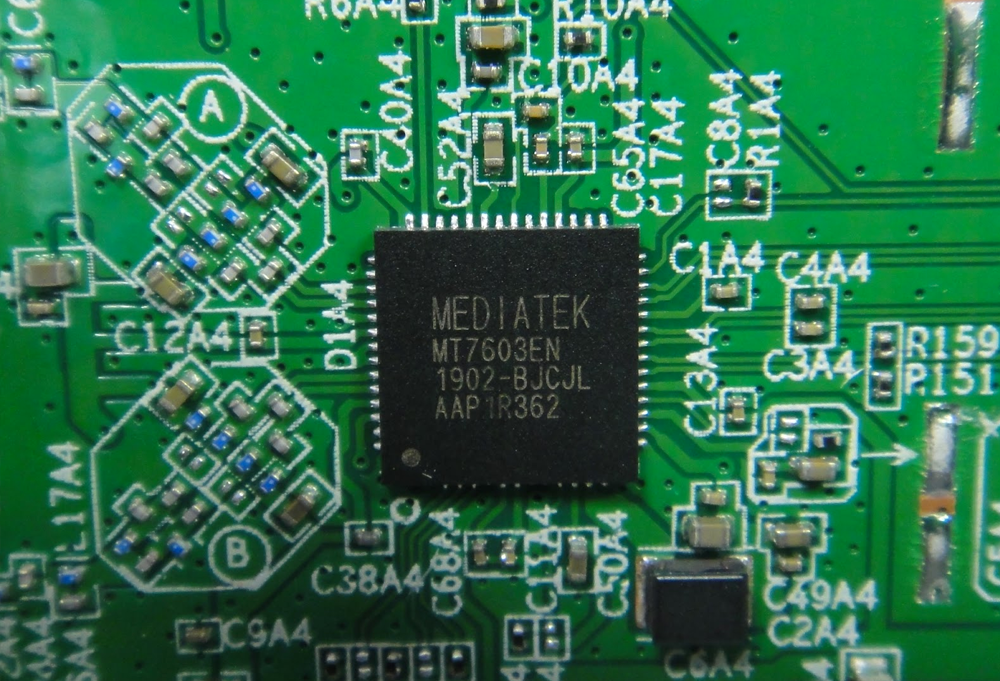

Le Wifi 2,4 Ghz sur une puce MEDIATEK MT7603EN -> 2,4 GHz 2T2R 300 Mbit/s Wi-Fi 4 (b/g/n) monopuce Wi-Fi.

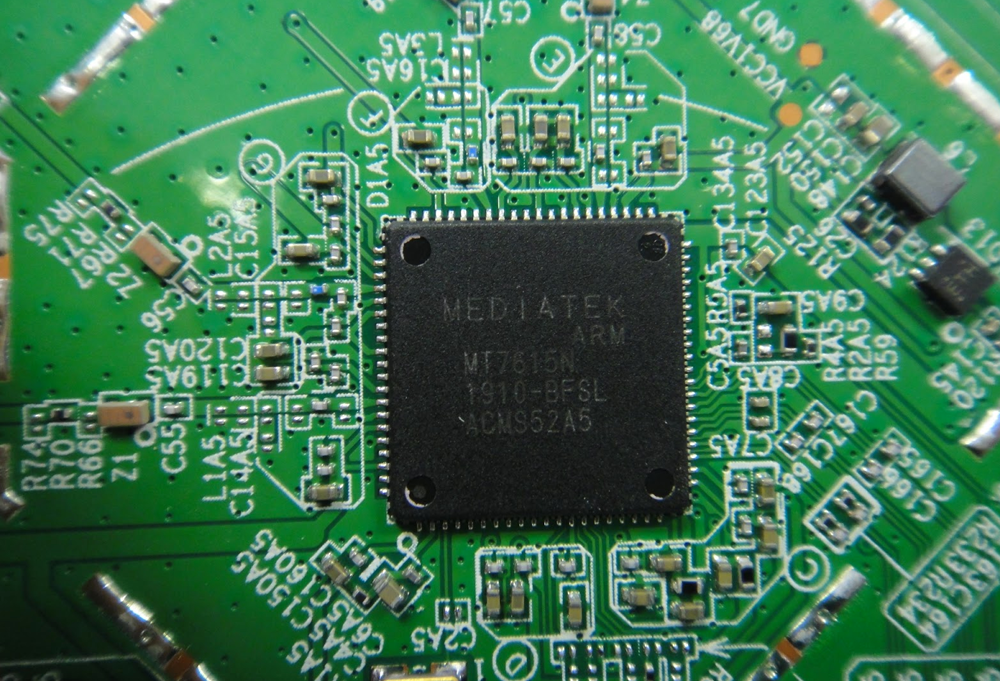

Le Wifi 5Ghz sur une puce MEDIATEK MT7615N -> 2,4GHz, 5GHz 4T4R 1733 Mbit/s Wi-Fi 5(b/g/n/ac) wave2 MU-MIMO jusqu'à 4 utilisateurs / groupe et puce unique Wi-Fi BW160.

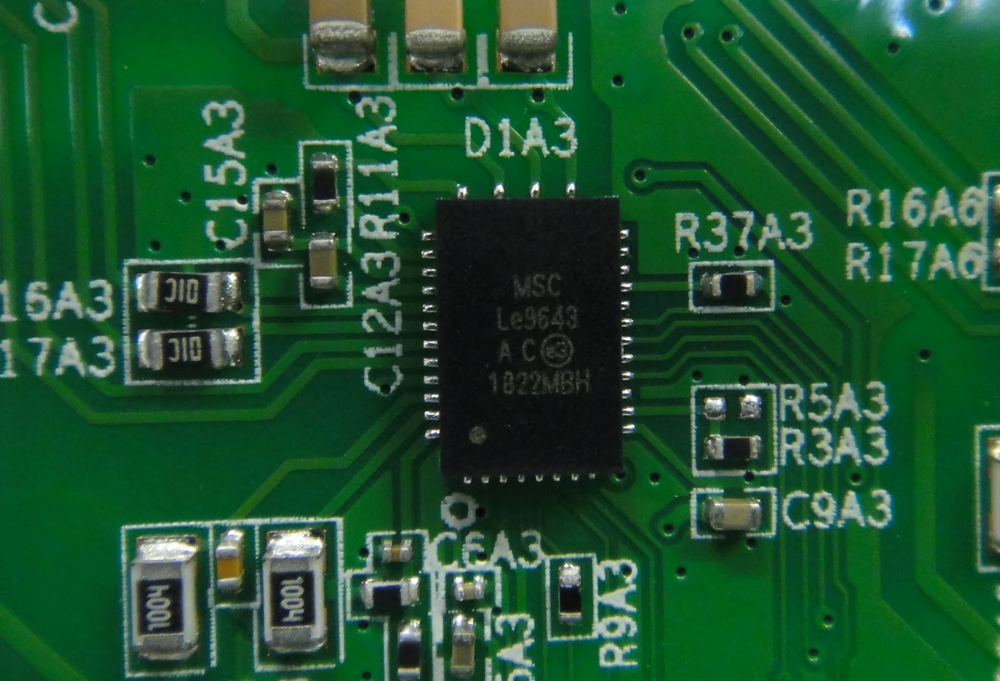

Microsemi Le9643 -> Circuit d'interface de ligne d'abonné



TDA TWEOS61089 -> Double suppresseur de transitoires programmable.

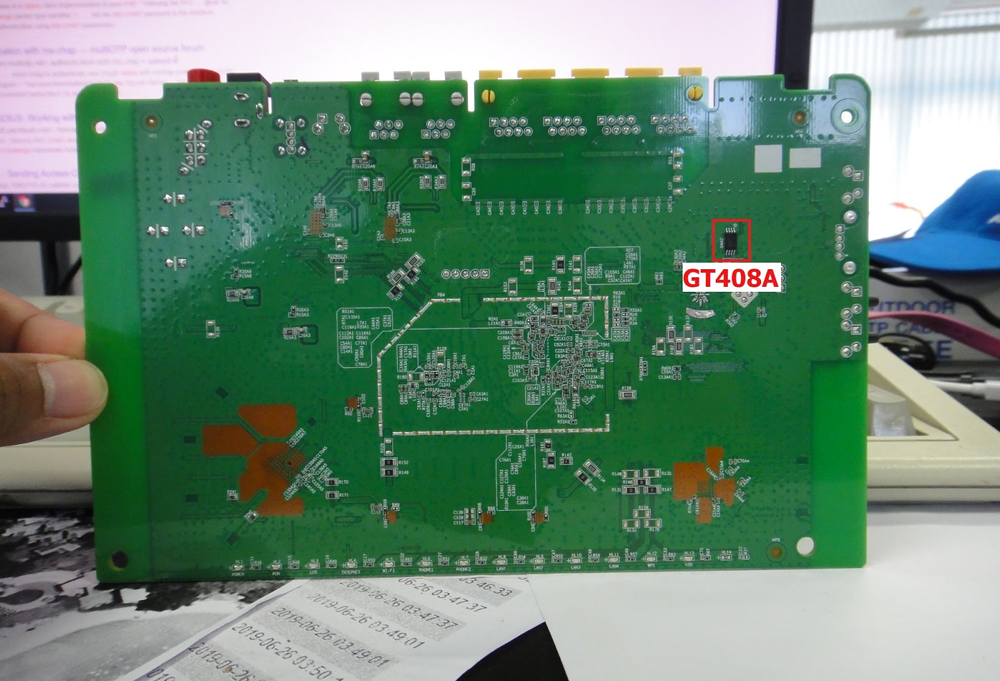

Vue de dessous de la Carte Mère qui contient une puce EEPROM pour interface GPON


Une dernière image pour ceux qui veulent aller plus loin et utiliser l'interface série du routeur ;) :)

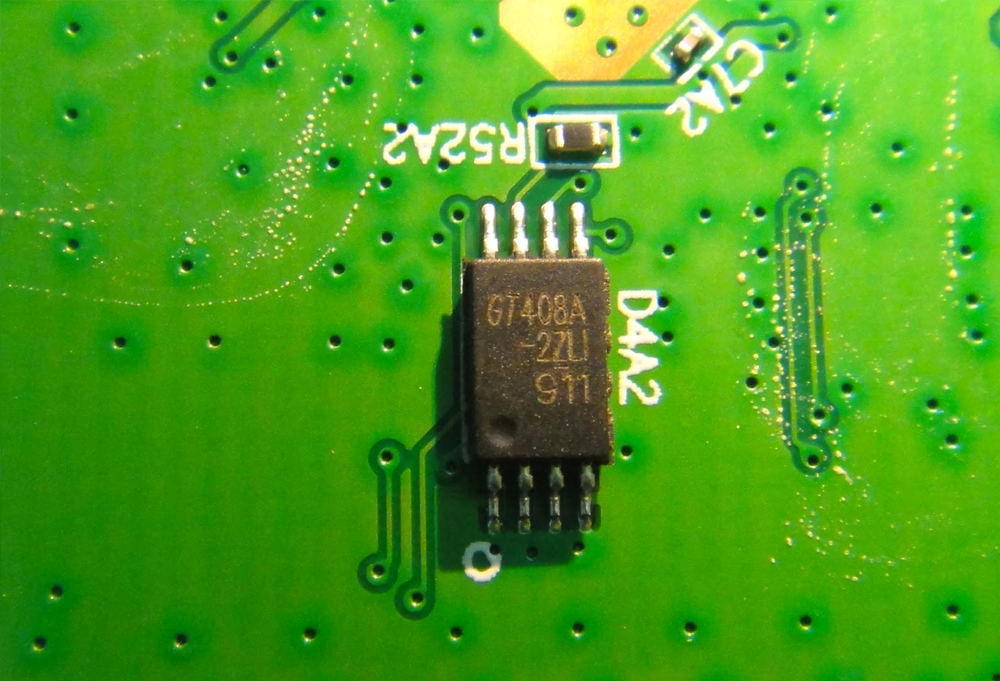

Giantec GT24C08 -> EEPROM I2C 8 kbit


Dans un prochain tuto nous aborderons les partie performances et fonctionnement de la box ave son interface Web.


*V6.0 c'est la version Hardware du ZTE F680, sortie depuis 2019 avec une première Box avec 3 antennes largement adoptée par des Opérateurs en Espagne, Brésil, Mexique...
